超級奧氏體轉變的過程中，除需要鐵、碳原子的擴散外，同時還有合金元素原子的擴散以及合金碳化物溶解，因此合金元素對碳化物穩(wěn)定性的影響、元素自身在鋼中的擴散能力，以及合金元素對碳在奧氏體中擴散的影響等，都將直接影響合金鋼中奧氏體的轉變過程。歸納起來，合金鋼加熱時的組織轉變有以下兩個顯著的特點。

1．合金鋼奧氏體化加熱溫度高、保溫時間長

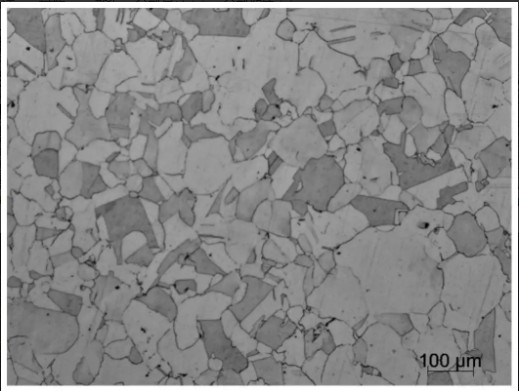

合金鋼加熱時，為了獲得成分均勻的奧氏體組織，一般都希望有盡可能多的合金元素溶入奧氏體，只有這樣才能充分發(fā)揮合金元素的有益作用。但由于合金鋼中往往含有強碳化物形成元素所形成的碳化物如TiC、VC、NbC、ZrC等，它們的穩(wěn)定性很高，只有在較高的溫度下才開始溶解;另外，除鎳、鈷以外的大多數(shù)合金元素都有減緩鋼奧氏體化的作用，因此，－般合金鋼、特別是含有強碳化物形成元素的合金鋼，如S31254、NO8367等。其熱處理時往往需要更高的加熱溫度和較長的保溫時間。

2．大多數(shù)合金元素都能在加熱時阻礙奧氏體晶粒的長大

鋯、鈮、鈦、釩、鋁等元素在加熱時能強烈阻礙奧氏體晶粒長大;鎢、鉬、鉻等則能起到中等的阻礙作用。這是因為這些元素在鋼中能形成穩(wěn)定的微細碳化物質(zhì)點或氧化物質(zhì)點，彌散分布在奧氏體晶界上，使晶界移動困難，從而對奧氏體晶粒長大起阻礙作用。錳、磷、碳等則促進奧氏體晶粒長大，特別是在鋼的碳含量較高時這種不利的影響愈加顯著。因此，除錳鋼外，一般合金鋼加熱時都不宜過熱，即便是在較高的加熱溫度下，仍能得到晶粒細小的奧氏體，淬火后獲得細小的馬氏體，獲得較為理想的力學性能。
